奧氏體和鎳基合金的雙相晶粒尺寸

金屬具有晶體結構。當金屬從熔融狀態(tài)凝固時，許多細小的晶體開始生長。這些晶體在固體金屬中形成晶粒。當形成鍛造金屬時，產品會經歷重復的軋制循環(huán)以減小橫截面，并進行退火以使晶粒重結晶。這不僅可以增強產品強度，而且還可以使產品具有非常均勻的顆粒。

晶粒度對大多數機械性能都有可測量的影響。例如，在室溫下，硬度，屈服強度，抗拉強度，疲勞強度和沖擊強度都隨著晶粒尺寸的減小而增加。

有時會觀察到雙相晶粒結構，尤其是在鎳基合金中。雙相晶粒結構是在相同的金屬基體中同時存在相對粗大晶粒和細微晶粒的結構。由于熱機械加工的歷史，某些金屬和合金可能會出現雙相晶粒，通常發(fā)生在重結晶不完全的試樣中，或者是晶?？焖偕L的開始。晶粒度分布的雙相性質可以高度隔離，在其他情況下，這兩種分布是混合的。將平均晶粒度值分配給雙相晶粒度樣品不能充分表征該樣品的外觀，甚至可能會歪曲其外觀。例如，

圖A顯示了相對較好的混合雙峰分布的晶粒尺寸。

另一方面，圖B顯示了雙相晶粒尺寸條件的極端隔離的示例。沿該低碳鋼試樣的表面出現晶粒長大。

雙工狀態(tài)的另一種隔離形式是所謂的“項鏈”類型，如圖C所示。這是由高度合金化的不銹鋼制成的，其中細的重結晶晶粒圍繞著較大的非重結晶晶粒。

細顆粒和粗顆粒的數量可以有很大的不同。圖D顯示了鎳基合金中細晶粒和粗晶粒的面積百分比更加相等。

同樣，此類樣品的晶粒尺寸不應用一個平均值來描述，因為在樣品中很可能不會有任何實際尺寸的晶粒。最好的方法是確定具有雙峰或雙峰晶粒度分布的樣品中每種晶粒度分布的面積百分比和每種分布的平均晶粒度。ASTM E118提供了識別雙相晶粒尺寸存在的測試方法。航空航天工業(yè)中的一個常見類別，涉及諸如inconel718圓棒和鍛件的等級。在那里，ASTM規(guī)格允許金屬中的雙相晶粒尺寸。一個示例可能顯示為“晶粒尺寸為5到6，偶爾晶粒最大為00”。這意味著大部分（通常為80％）的晶粒是均勻的5-6，但可能會有單個的晶粒，如果不超過所測晶?？倲档?0％，則可以接受。并非所有規(guī)格都相同；AMS 5662針對整個產品橫截面而不是單個晶粒樣品調用20％規(guī)則。

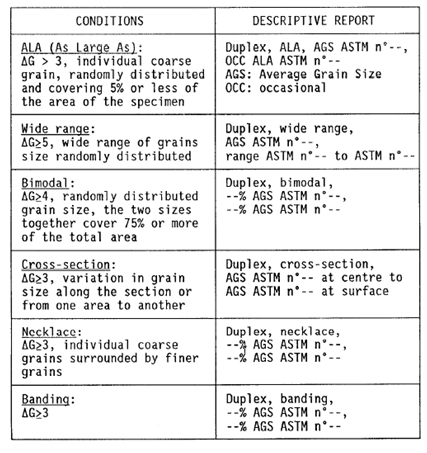

下表中從SNECMA文檔中詳細闡述了ASTM E-1181中描述的與雙相晶粒尺寸相關的其他術語：

從上面開始，SNECMA將三類晶粒結構定義為可接受，如下：
第1類：平均晶粒差異在2個晶粒度數以內=單一總體結構
第2類：差異在3個晶粒度數之內=混合晶粒度
3類：差異是4個或更多平均 晶粒尺寸數=雙相晶粒結構

雙相晶粒并不是拒絕產品的直接原因，在許多情況下，最終用戶及其規(guī)格允許并公開接受雙相晶粒。
